Grundlæggende design af vandbehandlingsanlæg

Når vi designer et vandbehandlingsanlæg, starter vi aldrig kun med udstyr. Vi starter med vandet, den nødvendige kapacitet og målet for den endelige vandkvalitet. Disse tre faktorer former næsten alle designbeslutninger.

Et godt anlæg bør håndtere normal flow, spidsbelastning og fremtidig efterspørgsel. Det bør også fjerne de rigtige forureningsstoffer uden at gøre systemet for komplekst. Efter vores erfaring fungerer enkle og velafbalancerede design ofte bedre end overdimensionerede systemer.

Så, hvad er et vandbehandlingsanlæg? I enkle vendinger er det en gruppe processer, der behandle vand og gør det egnet til en specifik anvendelse. Denne anvendelse kan omfatte drikkevand, industri, kunstvanding eller udledning til miljøet. WHO understreger også, at vandsikkerhed afhænger af risikostyring fra kilden til forbrugeren.

Hvad Gør et Vandbehandlingsanlæg?

Et vandbehandlingsanlæg bruger flere behandlingstrin til at fjerne forureningsstoffer fra råt vand. Disse forurenende stoffer kan omfatte suspenderede faste stoffer, mikroorganismer, metaller, organisk materiale og uønskede kemikalier.

Hvad er et vandbehandlingsanlæg?

Når folk spørger hvad gør vandbehandlingsanlægget, forventer de ofte et enkelt svar. Men et anlæg kan udføre mange opgaver på én gang. Det kan klare vand, reducere skadelige stoffer, kontrollere mikrober og forbedre smag eller lugt.

Designet afhænger i høj grad af kilden. Overfladevand indeholder ofte flere suspenderede partikler og organiske materialer. Grundvand kan indeholde højere niveauer af jern, mangan eller opløste mineraler.

For eksempel kan en typisk drikkevandsbehandlingsproces omfatte:

• Screening

• Koagulering

• Flokkulering

• Sedimentation

• Filtrering

• Desinfektion

• pH-justering

• Opbevaring og distribution

EPA beskriver filtrering, flokkulering, sedimentation og desinfektion som almindelige processer for overfladevandssystemer.

Hvad er trinene i et vandbehandlingsanlæg?

Svaret på hvad er trinene i et vandbehandlingsanlæg afhænger af råvandskvaliteten. Ikke desto mindre følger de fleste konventionelle systemer en logisk behandlingskæde.

Først fjerner sigter store affaldsdele. Dernæst hjælper kemisk dosering små partikler med at danne større flokke. En sedimenteringstank lader derefter disse partikler bundfælde.

Efter klaring fjerner filtre finere partikler. Endelig kontrollerer desinfektion mikroorganismer, før det behandlede vand går til opbevaring eller distribution.

Start med kapacitet og flow

Kapacitet repræsenterer, hvor meget vand anlægget skal håndtere. Designere udtrykker normalt flow som m³/h, m³/d, L/s eller MGD.

Beregn gennemsnits- og spidsflow

Vi anbefaler at beregne flere flowværdier i stedet for at bruge ét tal.

Et grundlæggende designsæt kan omfatte:

• Gennemsnitlig flow: Qavg

• Maksimal daglig flow: Qmax,d

• Spidsbelastningstimeflow: Qpeak,h

• Fremtidigt designflow: Qfuture

For eksempel kan et anlæg modtage 10.000 m³/dag i gennemsnit. Dets spidsbelastning kan nå 15.000 m³/dag. At designe kun for 10.000 m³/dag kan skabe problemer i perioder med høj efterspørgsel.

Spidsbelastningsflow har også betydning i spildevandsbehandlingsanlæg. EPA bemærker, at vådtvejrsindstrømning og infiltration kan presse strømme ud over den eksisterende behandlingskapacitet.

Giv plads til fremtidig vækst

Vi anbefaler sjældent at designe et anlæg kun til nutidens efterspørgsel. Befolkning, industrielle processer og vandforbrug kan ændre sig hurtigt.

En simpel planlægningsformel ser sådan ud:

Qfremtid = Qnuværende × (1 + vækstrate)ⁿ

Her betyder n repræsenterer planlægningsperioden i år.

Ingeniører bør også overveje udstyrsredundans. En svigtet pumpe bør ikke stoppe hele anlægget. Pålidelige designs inkluderer ofte standbypumper, parallelle filtre og flere behandlingsbassiner.

Byg den rigtige behandlingskæde

En behandlingskæde forbinder flere enhedsprocesser i rækkefølge. Hvert trin løser et andet vandkvalitetsproblem.

Primær behandling og klaring

I spildevandssystemer primær behandling fjerner hovedsageligt bundfældelige og flydende faste stoffer. En primær sedimenteringstank bruger tyngdekraften til at adskille disse materialer.

Det næste trin giver ofte sekundær behandling. Biologiske processer anvender mikroorganismer til at reducere bionedbrydeligt organisk stof og suspenderede stoffer. En beluftningstank leverer ofte ilt til denne biologiske aktivitet.

EPA identificerer screening, primær klaring, sekundær biologisk behandling og desinfektion som almindelige trin i kommunalt spildevand.

Koagulation, Flokkulering og Filtrering

Drikkevandssystemer anvender ofte koagulation før sedimentation. Kemikalier neutraliserer partikelladninger og hjælper små partikler med at danne større flokke.

Jernkloridgiver én almindelig koaguleringsmulighed. Alun, polymerer og andre koagulanter kan også tjene specifikke vandforhold. Operatører bør dog vælge kemikalier gennem glasforsøg og vandkvalitetsanalyse.

Den grundlæggende sekvens ser sådan ud:

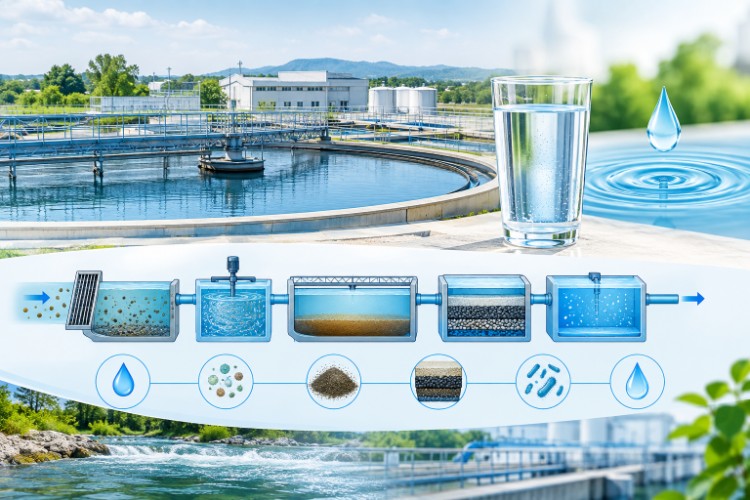

Råvand → Koagulering → Flokkulering → Sedimentering → Filtrering → Desinfektion

Denne sekvens fungerer godt, fordi hvert trin forbereder vandet til det næste. EPA forklarer også, at koagulering og flokkulering hjælper med at fjerne uorganiske og organiske kolloide materialer.

Design omkring vandkvalitet

Vandkvalitet bør drive behandlingsprocessen. Vi bør aldrig vælge udstyr først og teste vandet senere.

Test råvandet først

En korrekt råvandundersøgelse bør omfatte nøgleparametre såsom:

Det endelige mål afhænger af anvendelsen.Drikkevandsbehandling kræver meget strengere sundhedskontrol end mange industrielle anvendelser.

WHOs nuværende vejledning lægger vægt på sundhedsbaserede mål, risikostyring og overvågning af drikkevandskvalitet.

Match hver forurening til en proces

Forskellige forureningsstoffer kræver forskellige barrierer. Et filter kan ikke løse alle problemer. Ligeledes kan desinfektion ikke fjerne tungmetaller eller de fleste opløste salte.

For eksempel:

• Turbiditet → koagulering og filtrering

• Suspenderet stof → sedimentation

• Organisk stof → biologisk behandling eller adsorption

• Jern → oxidation og filtrering

• Hårdhed → blødgøring

• Patogener → desinfektion

• Opløste salte → membraner eller ionbytning

Denne tilgang gør behandlingskæden lettere at forstå og betjene.

Kemisk og desinfektionsdesign

Kemiske systemer fortjener særlig opmærksomhed, fordi doseringsfejl kan påvirke hele anlægget.

Styr dosering og kontakttid

Operatører bør styre kemisk dosering i henhold til flow og vandkvalitet. En grundlæggende doseringssammenhæng er:

Kemisk dosis (mg/L) = massehastighed (mg/min) ÷ flow (L/min)

Den faktiske dosis bør komme fra test, regulativer og proceskrav.

Ved desinfektion er kontakttid også vigtig. Designere overvejer ofte CT, hvor:

CT = desinfektionsmiddelkoncentration × kontakttid

Et natriumhypochloritsystem kan levere desinfektionsmiddel på stedet til vand- og spildevandsapplikationer. Vores tilgang hos Shandong Shine Health fokuserer på generering på stedet og kontrolleret dosering. Dette kan reducere afhængigheden af bulk kemisk transport og forenkle forsyningsstyring.

Vi anbefaler også at overvåge pH, fordi klorkemien ændrer sig med pH. God kontrol hjælper med at opretholde stabil desinfektionsydelse.

Spildevandsanlæg kræver ekstra planlægning

Ikke alle vandbehandlingsanlæg renser vand til drikkevand. Mange anlæg behandler spildevand før udledning eller genbrug.

Hvordan spildevandsbehandlingsprocesser adskiller sig

Typiske spildevandsbehandlingsprocesser kan omfatte:

1. Foreløbig screening

2. Sand- og grusfjernelse

3. Primær behandling

4. Sekundær behandling

5. Tertiær behandling

6. Desinfektion

7. Slambeh handling

Sekundær biologisk behandling kræver ofte omhyggelig iltkontrol. Den beluftningstank kan forbruge betydelig energi, så dårlig luftstrømskontrol kan øge driftsomkostningerne.

Avanceret behandling kan målrette kvælstof, fosfor, patogener eller sporforurenende stoffer. Derfor inkluderer renseanlæg forskellige teknologier baseret på udlednings- eller genbrugsmålet.

Design til pålidelig daglig drift

Et teknisk korrekt anlæg kan stadig fejle, hvis operatører ikke kan håndtere det let. Vi mener, at praktisk drift bør guide designet fra starten.

Tilføj overvågning og backup

Et pålideligt design bør overvåge vigtige punkter på tværs af behandlingskæden.

Nyttige instrumenter inkluderer:

• Flowmålere

• pH-sensorer

• Turbiditetsmålere

• Trykmålere

• Niveausensorer

• Resterende desinfektionsmiddelanalysatorer

• Opløst ilt-sensorer

• Konduktivitetsmålere

Automatisering kan forbinde disse målinger med alarmer og styresystemer. Vi anbefaler dog stadig manuelle kontroller. Sensorer kan svigte, og vand har en sjov vane med at ignorere vores regneark.

Tænk på energi og slam

Energiforbrug kan blive en stor driftsomkostning. Pumper, blæsere, blandere og membranesystemer bruger alle strøm.

Slam kræver også en klar forvaltningsplan. Primær- og biologisk behandling kan producere betydelige mængder faste stoffer. Designere bør overveje fortykning, afvanding, opbevaring, transport og endelig bortskaffelse.

EPA-vejledning for pålidelige genbrugssystemer fremhæver også redundans for pumper, filtre, bassiner og andre kritiske enheder.

En praktisk designkontroliste

Før et projekt afsluttes, foreslår vi at kontrollere disse punkter:

• Råvandskilde og sæsonbestemte ændringer

• Gennemsnitlig og maksimal flow

• Fremtidig kapacitet

• Påkrævetvandkvalitet

• Målforurenende stoffer

• Behandlingskæde

• Kemisk udvælgelse

• Desinfektionsmetode

• Hydraulisk belastning

• Tankvolumen

• Opholdstid

• Filterbelastningshastighed

• Pumpedrift og reservekapacitet

• Slamproduktion

• Energiforbrug

• Instrumentering

• Vedligeholdelsesadgang

• Sikkerhedskrav

• Udvidelsesplads

Nøgleideen er enkel: design processen omkring vandet, ikke omkring en maskinkatalog.

Afsluttende tanker om anlægsdesign

Så, hvad vandbehandlingsanlæg Hvilket design fungerer bedst? Vi mener, at svaret afhænger af tre grundpiller: vandkvalitet, flow og behandlingsmål.

En god plantage balancerer kapacitet med procesydelse. Den bruger den rigtige behandlingskæde og efterlader tilstrækkelig fleksibilitet til fremtidige ændringer. Den beskytter også operatørerne mod unødvendig kompleksitet.

For drikkevand, spildevand og industrielle processer gælder samme princip. Forstå først vandet. Definer derefter målet. Til sidst vælges og forbindes de behandlingsprocesser, der pålideligt kan opnå det.

En veldesignet plantage bør stille og roligt udføre sit arbejde hver dag. Når operatørerne næsten ikke bemærker systemet, anser vi det normalt for et godt tegn.

Referencer

1. WHO — Retningslinjer for drikkevandskvalitet

2. WHO — Behandlingsmetoder og ydelse

3. U.S. EPA — Spidsbelastninger ved spildevandsrensningsanlæg

4. U.S. EPA — Retningslinjer for vandgenanvendelse
